Arduino - Module 433Mhz

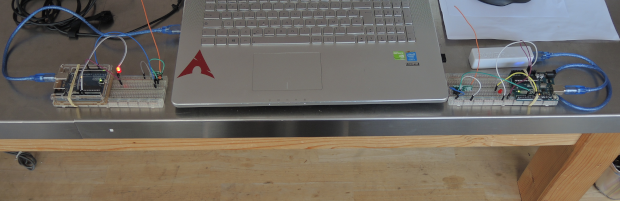

bandeau

Présentation du projet

Utilisation module 433Mhz avec arduino, j'ai fait cette recherche pour un projet qui m'a été demandé.

Les vues ont été faites avec fritzing

Pré-requis

  • Deux arduinos UNO
  • Module emetteur 433Mhz
  • Module recepteur

Réalisation du projet

Cablage

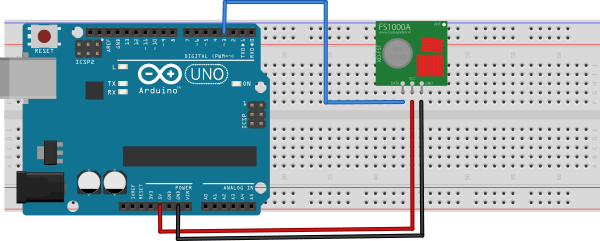

Emetteur


  • Un cable sur 5V
  • Un cable sur GND
  • Un cable sur la pin 3

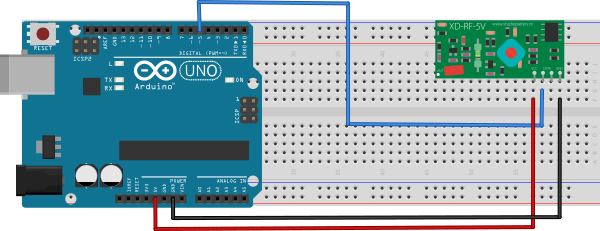

Recepteur


  • Un cable sur 5V
  • Un cable sur GND
  • Un cable sur la pin 5

Croquis

Ces croquis utilisent la bibliothèque VirtualWire.

Elle est disponible ici : airspayce.com

Emetteur

/*
   Carte   : Arduino Uno
   Capteur : EMETTEUR 433
   Synopsis: exemple d'utilisation du module 433
   Biblio  : utilisation de la bibliotheque VirtualWire

   Source  : http://www.airspayce.com/mikem/arduino/VirtualWire/
*/

#include <VirtualWire.h>

const int ledPin=9;
const int dataOutPin=3;

void setup()
{
    Serial.begin(9600);

    pinMode(dataOutPin, OUTPUT);
    pinMode(ledPin, OUTPUT);

    vw_setup(2000);
    vw_set_tx_pin(dataOutPin);

    Serial.println("SETUP EMETTEUR");

}

void loop()
{
   const char *msg="HELLO";
   vw_send((uint8_t *)msg, strlen(msg));
   vw_wait_tx();
   Serial.println("MSG PARTI");
   digitalWrite(ledPin,HIGH);
   delay(500);
   digitalWrite(ledPin,LOW);
   delay(500);
}

Recepteur

/*
   Carte   : Arduino Uno
   Capteur : RECEPTEUR 433
   Synopsis: exemple d'utilisation du module 433
   Biblio  : utilisation de la bibliotheque VirtualWire

   Source  : http://www.airspayce.com/mikem/arduino/VirtualWire/
*/

#include <VirtualWire.h>

const int ledPin = 9;
const int dataInPin = 5;

void setup()
{
  Serial.begin(9600);

  pinMode(ledPin, OUTPUT);
  pinMode(dataInPin, INPUT);

  vw_setup(2000);
  vw_set_rx_pin(dataInPin);
  vw_rx_start();

  Serial.println("SETUP RECEPTEUR");

}

void loop()
{
  uint8_t buf[VW_MAX_MESSAGE_LEN];
  uint8_t buflen = VW_MAX_MESSAGE_LEN;
  if (vw_get_message(buf, &buflen)) {
    digitalWrite(ledPin, HIGH);
    int i;

    for (i = 0; i < buflen; i++)
    {
      Serial.write(buf[i]);
    }
    Serial.println("");
    delay(100);
    digitalWrite(ledPin, LOW);
  }
}
