Ruche.

Posted on ven. 31 mai 2019 in Projets

L'association a participé à un projet de CityLab à propos de l'installation d'une ruche connectée sur le toit de la maison des technologies de Toulon.

  • La programmation du microcontrôleur utilise micro-python.
  • Le réseau LoraWan de l'Isen sera utilisé pour l'envoi des données.
  • La fréquence d'envoi est de 1 message toutes les 10 minutes.
  • Un listener python écoute en permanence le flux mqtt (via azure) des données relayées par la gateway. Il est chargé de mettre ces infos en base de données (MariaDB) pour les mettre à disposition du site.
  • Le site internet permet de visualiser les données des trois derniers jours grâce à des graphes et affiche les dernières valeurs reçues.

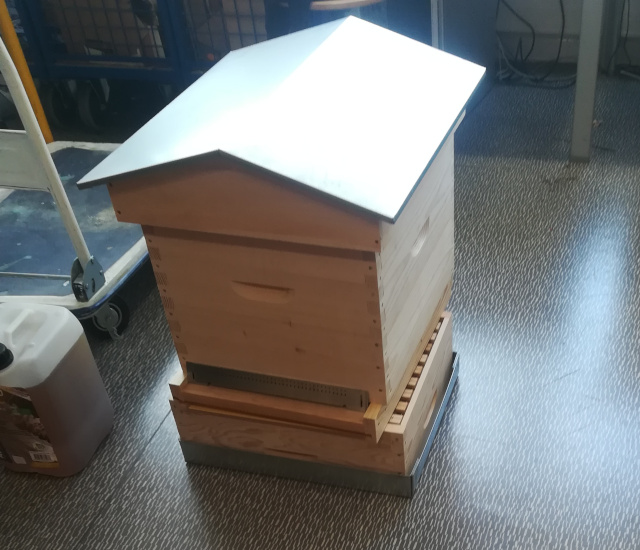

Le choix de la ruche :

  • une ruche dadant 10 cadres

La connection

  • utilisation du reseau Lora interne a l'ISEN pour collecter les données.
  • Carte LOPY4 (ESP32 + SEMTECH) se programme en python

Les capteurs

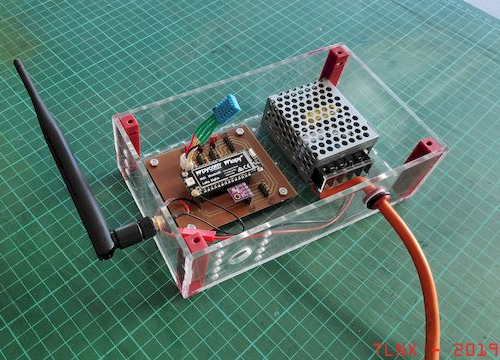

Création d'un petit pcb pour integrer les composants, et d'un petit contenant pour mettre cela à l'abri

  • Pression, temperature, humidité, exterieur (BME280)
  • Pression, temperature interieur (DHT22)
  • En dev la pesée de la ruche.


Site web

La ruche le site.

Le site a été développé avec les techno suivantes :

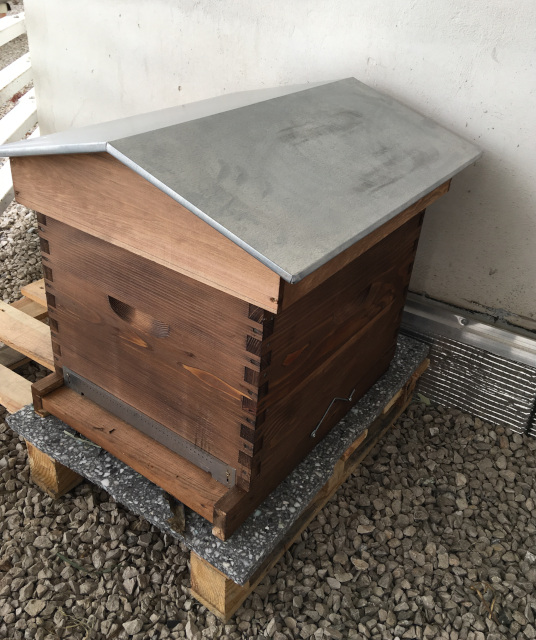

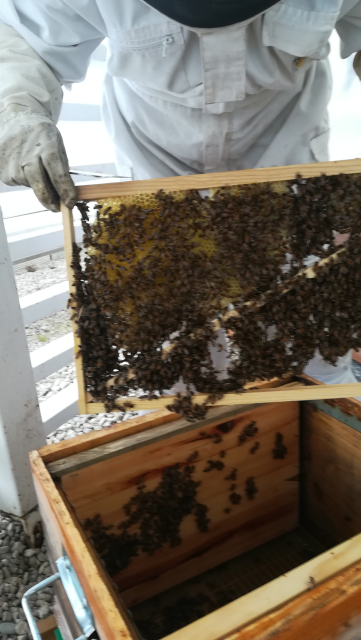

Installation de la ruche et de l'essaim
