Présentation du projet

Création d'une CNC (computer numerical control) ou en français "commande numérique par calculateur".

Le but étant d'apprendre le fonctionnement de ce type de machine, et sa programmation.

Pré-requis

De la bonne volonté, de l’assiduité et de la persévérance pour porter ce projet.

matériaux

  • Achat de la structure en aluminium.
  • Récupération de moteurs sur une RepRap donnée par l'ISEN.
  • MDF pour le martyr.

logiciels

Réalisation du projet

Répartition des tâches

  • Démontage de la RepRap et récupération des pièces -> Fait (Phil)
  • Achat partie mécanique -> Fait (Phil)
  • Montage -> les bonnes volontés (en cours 22/12/2014)

Avancement

  • 10/2014 Commande du matériel chez Inventable.com
    Fait et reçu, et merci les frais de douane.

  • 22/12/2014 (Phil - Hervé)

    • Inventaire des pièces
    • Assemblage des galets de guidage.
    • Montage des flasques de support des moteurs.
    • Inspection des moteurs récupérés. 3 sur 4 présentent des problèmes de filetage.

alt text alt text

  • 23/12/2014 (Phil - Thomas)
    • Montage de l'axe Z.
    • Réparation des moteurs ( utilisation de tige filetée merci Thomas) on testera les moteurs à la reprise en janvier.

alt text

  • 06/01/2015 (Phil)

    • Achat des piéces electroniques principalement sur Ebay.
    • Carte compatible GRBL, des steppers (avec radiateur), un Arduino.

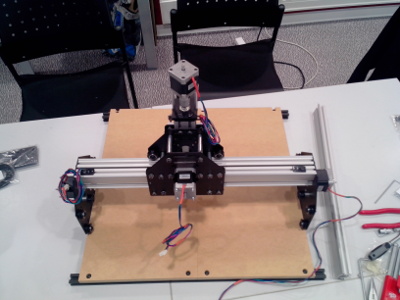

  • 17/01/2015 (Romain - Hervé - Phil)

    • Journée de taraudage des makerslides

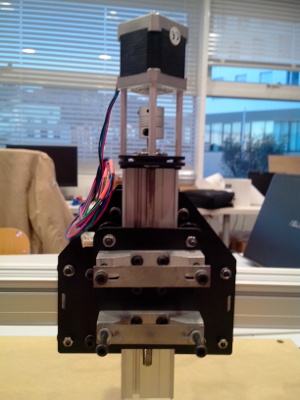

    • montage de l'axe Z (montage moteur, assemblage ensemble flasques)
    • montage de l'axe X (montage moteur, assemblage makerslide / flasques)
    • montage du fond

alt text

alt text

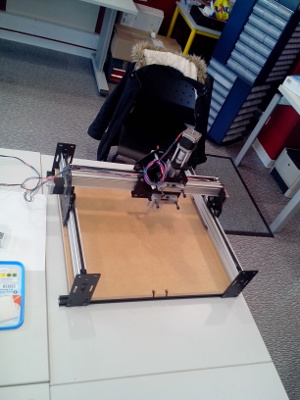

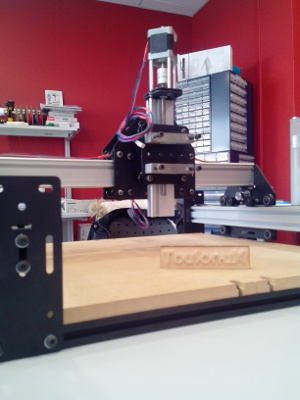

  • 24/01/2015 (Romain - Hervé - Phil)
    • Fin de montage du châssis
    • Reprise de réglage sur les moteurs
    • Installation des courroies
    • montages des radiateurs sur les steppers
    • Chargement du firmware GRBL.

Et la bienvenue à Manon.

alt text alt text
