CNC la suite

Présentation du projet

Reprise du projet shapeoko2 qui était depuis un long moment en stand-by par manque de combattant.

La partie mécanique était terminée et quelques tests avaient été effectués.
Et la belle s’était endormie sur un coin d'établi.

Le challenge de cette année terminer enfin la CNC et effectuer nos premiers PCB

Électronique

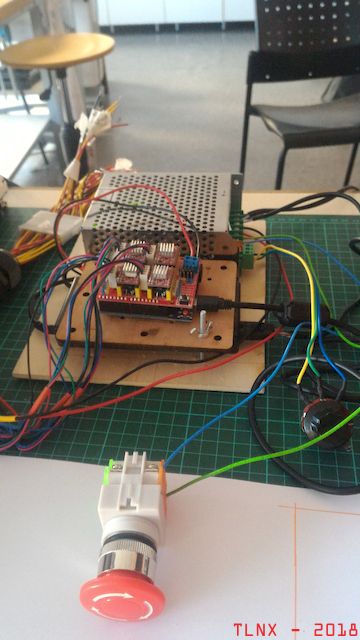

On reste sur un arduino Uno et un shield GRBL

La broche avec son régulateur de vitesse PWM : alt text

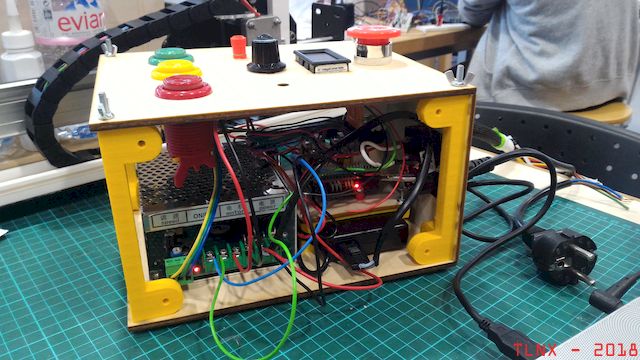

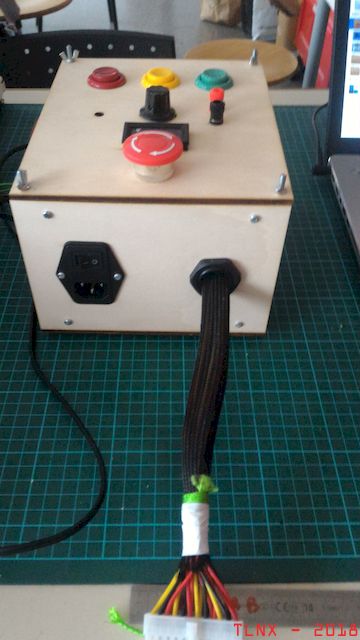

Création de la boite de commande

alt text alt text alt text

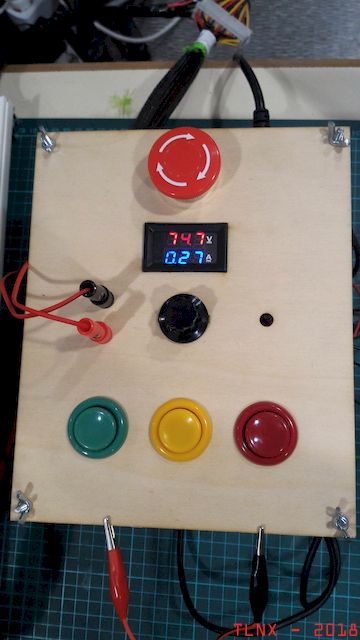

L'afficheur indique la tension d'alimentation de la broche et sa consommation de courant.

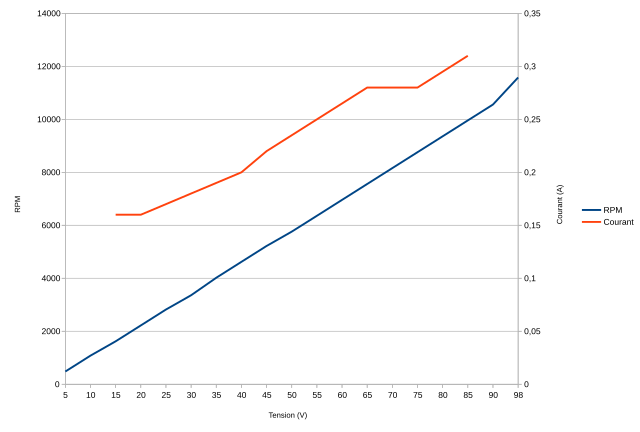

Pour connaitre la vitesse de rotation en fonction de la tension, on a utilisé un arduino et un emetteur/recepteur infra-rouge.

alt text

alt text

Logiciels

Dans les nuages

Génération du gcode depuis un fichier gerber

Arduino

Le firmware de l'arduino GRBL version 1.1f

Pilotage

Pour piloter et envoyer le gcode vers l'arduino on utilise bCNC

Tests

Un support pour stylo

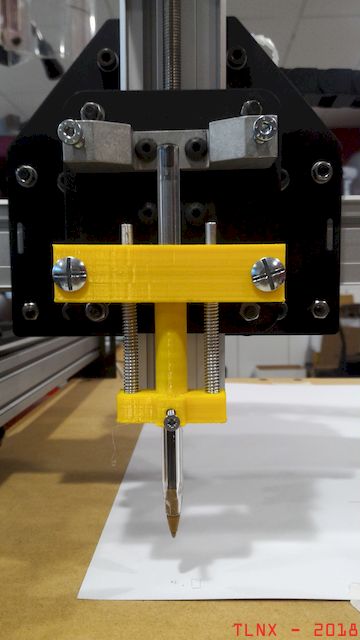

Pour effectuer les premiers tests j’ai construit un petit support pour stylo.

alt text

On dessine

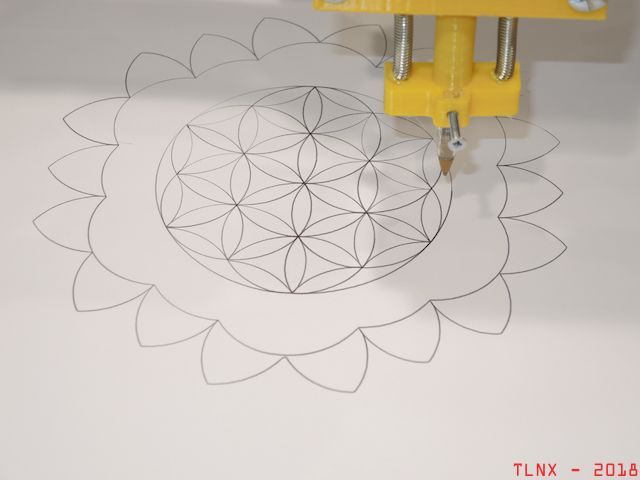

On a commencé par faire… des ronds pour vérifier.
alt text

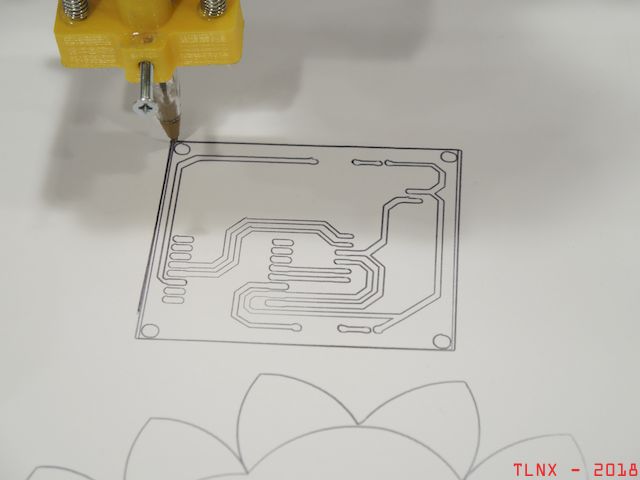

Puis un PCB
alt text

Première gravure

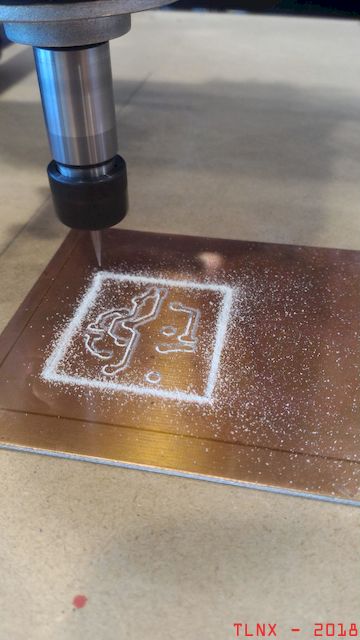

On monte la broche, un morceau de cuivre et on se lance. Bon je sais on n'a pas réctifié le plateau.

alt text

alt text

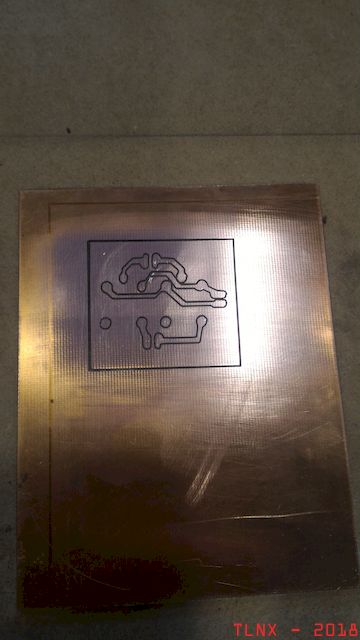

Au final le résultat n'est pas trop mauvais pour un premier test.

Liens

inventable shapeoko2
